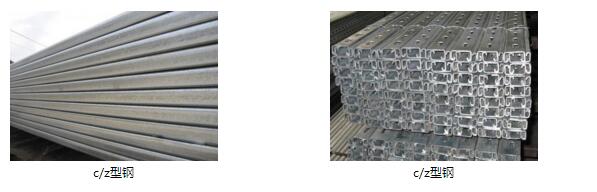

C/Z型钢

序
号 		尺寸 截面积 重量 轻钢重心 惯性矩 回转半径 截面模数
mm Cm2 kg Cm Cm2 Cm Cm3
h b a t F M Ey2 Ex1 Jx Jy Lx Ly Wx Wy
01 100 50 20 3.0 6.495 5.562 1.848 5.0 98.560 22.802 3.895 1.873 19.712 7.235
02 120 50 20 3.0 7.095 5.616 1.705 6.0 152.109 24.391 4.630 1.854 25.351 7.402
03 140 50 20 3.0 7.695 6.594 1.583 7.0 219.848 25.733 5.345 1.828 31.406 7.532
04 160 60 20 3.0 8.895 7.536 1.846 8.0 339.955 41.989 6.182 2.172 42.494 10.109
05 180 60 20 3.0 9.49 8.007 1.739 9.0 449.695 43.611 6.881 2.143 19.966 10.235
06 180 70 20 3.0 10.095 8.478 2.106 9.0 496.693 63.712 7.014 2.512 55.188 13.019
07 200 60 20 3.0 10.095 8.478 1.644 10.0 578.425 45.141 7.569 2.112 57.842 10.342
08 200 70 20 3.0 10.095 8.949 1.966 10.0 636.643 65.883 7.715 2.481 63.644 13.167
09 250 80 20 3.0 12.38 9.720 1.940 12.5 773.485 68.4 8.753 2.542 62.879 18.7
10 250 80 20 3.0 13.50 10.598 2.154 12.5 794.95 69.4 9.544 2.614 68.721 19.8

Z 型钢基本尺寸及主要参数

序
号 		尺寸 截面积 重量 轻钢重心 惯性矩 回转半径 截面模数
mm Cm2 kg Cm Cm2 Cm Cm3
h b a t F M Ey2 Ex1
 		Jx Jy Lx Ly Wx Wy
01 100 50 20 2.5 5.261 4.710 7.375 5 79.022 27.608 3.875 2.291 15.8 6.31
02 120 50 20 2.5 5.761 5.103 4.375 6 122.091 27.611 4.604 2.189 20.349 6.311
03 140 50 20 2.5 6.511 5.495 7.857 7 188.52 36.364 5.381 2.363 26.913 7.549
04 160 50 20 2.5 7.011 5.888 4.857 8 259.388 36.367 6.028 2.278 32.417 7.46
05 180 60 20 2.5 8.011 6.673 5.857 9 383.564 58.785 6.92 2.709 42.618 10.006
06 180 60 20 3.0 9.462 8.007 5.85 9 499.734 67.609 6.882 2.668 49.97 11.557
07 200 60 20 2.5 8.510 7.065 5.857 10 492.8 56.768 7.609 2.628 49.28 10.006
08 200 60 20 3.0 10.095 8.478 5.85 10 578.468 67.613 7.57 2.588 57.847 11.558
